CAKJ-ZHXT-16F/Q 發電機指揮信號裝置是用于主控室與汽機房之間彼此傳送命令和機組運行狀況的設備。一套完整的指揮系統,應在主控室的發電機控制盤上和汽機控制盤上各裝設一臺相應發送和接受命令的指揮信號裝置。
產品詳情
型號:CAKJ-ZHXT-16F/Q
尺寸:160X80X128
參數:指揮信號,機電聯系信號
規范:6路信號,8路信號雙側
CAKJ-ZHXT-16F/Q 發電機指揮信號裝置是用于主控室與汽機房之間彼此傳送命令和機組運行狀況的設備。一套完整的指揮系統,應在主控室的發電機控制盤上和汽機控制盤上各裝設一臺相應發送和接受命令的指揮信號裝置。
三、功能
◆主控室:CAKJ-ZHXT-16F
主控室發給汽機房的信號一般有八種按鍵,同時可顯示汽機房發來的六個信號。
1、注 意 2、增負荷 3、減 負 荷 4、已合閘(已并列) 5、已掉閘(已解列)
6、停 機 7、更改命令 8、電 話
◆汽機房:CAKJ-ZHXT-16Q
汽機房給主控室的信號一般有六種按鍵,同時可顯示主控室發來的八個信號。
1、注 意 2、可并列 3、減 負 荷 4、汽機調整 5、更改命令 6、機器危險
◆蜂鳴器:裝置內部已配置蜂鳴器,如有必要可外配更大更響的蜂鳴器。
四、連接方式:

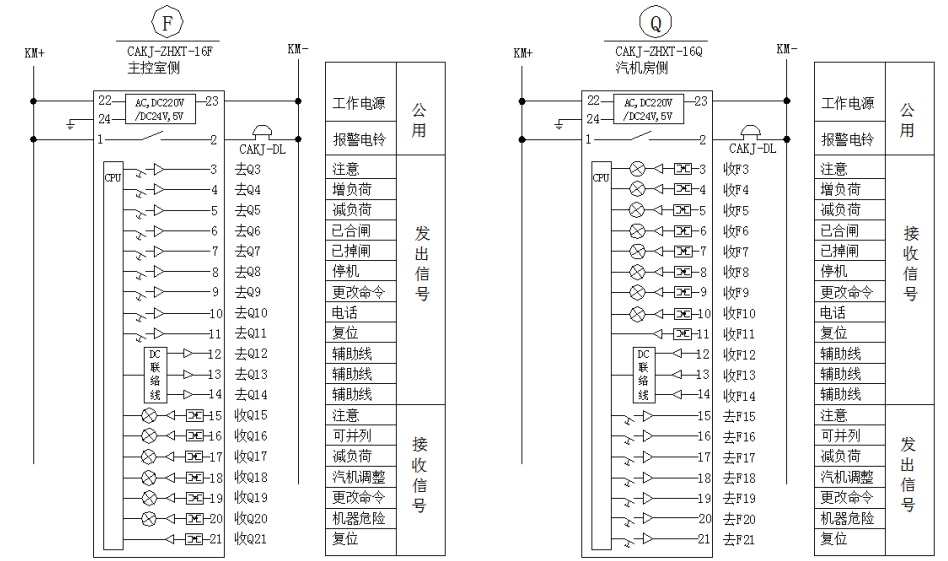

按機電聯系信號接線圖所示(下圖)。電源可接入交流或直流220V的電源。
五、說明
1、可采用19芯屏蔽電纜,F(xiàn)3接Q3,F(xiàn)4接Q4---F21接Q21,依次連接,保證雙側信號暢通。
3、裝置內部已配有蜂鳴器,擴大音響輸出接線(供參考),沒必要時可不接。另外也可配套使用我公司生產的CAKJ-DL電子式電鈴。
4、內置蜂鳴器和擴大音響工作方式:對方操作本側發聲響,本側操作對方發聲響。擴大音響接在本側即可。
5、試驗及應用
發電機指揮信號裝置由主控室側和汽機房側組成,雙側按接線圖連接好,接入電源(為了運行可靠,最好雙側都接入電源),裝置自檢,雙側所有指示燈及顯示全亮1s,自檢完成只有電源指示燈亮,等待雙側按指令鍵。本側發指令按鍵(輕觸),本側指示燈亮(如,注意),對側對應顯示(注意),并發出訊響。對側發指令按鍵(輕觸),對側指示燈亮(如,可并列),本側對應顯示(可并列),并發出訊響。操作完成,按任何一側復位鍵,雙側所有指示燈及顯示全亮1s,告警復位,除電源指示外,所有顯示熄滅。雙側連接:試驗0.3mm銅軟線,現場0.5mm以上多根屏蔽線,

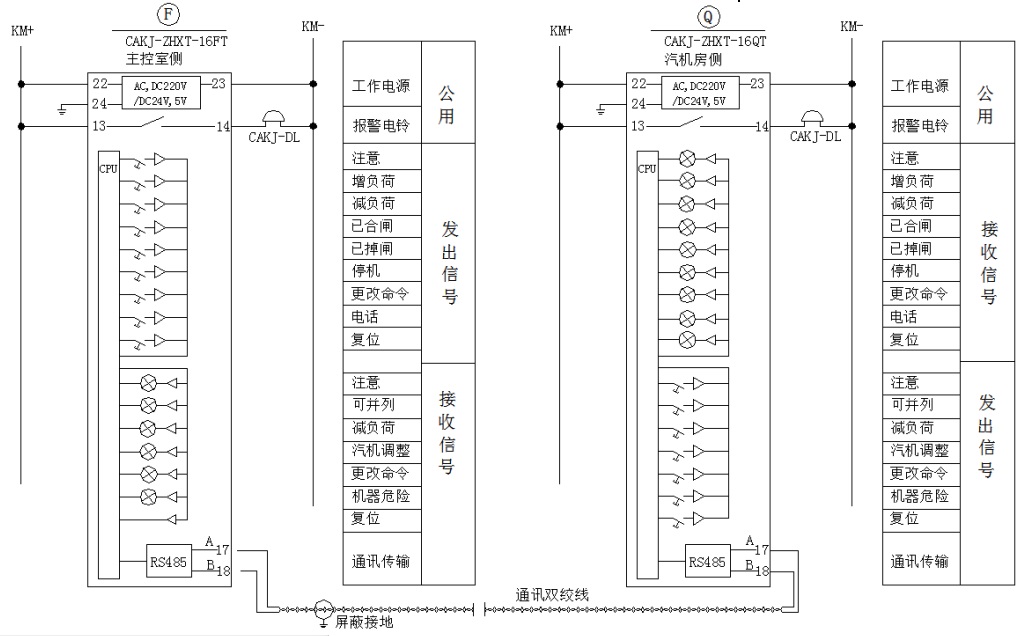

通訊連接方式接線圖(產品型號CAKJ-ZHXT-16FT,CAKJ-ZHXT-16QT)
減少接線,便于安裝
尺寸:160X80X128
參數:指揮信號,機電聯系信號
規范:6路信號,8路信號雙側
CAKJ-ZHXT-16F/Q 發電機指揮信號裝置是用于主控室與汽機房之間彼此傳送命令和機組運行狀況的設備。一套完整的指揮系統,應在主控室的發電機控制盤上和汽機控制盤上各裝設一臺相應發送和接受命令的指揮信號裝置。
三、功能
◆主控室:CAKJ-ZHXT-16F
主控室發給汽機房的信號一般有八種按鍵,同時可顯示汽機房發來的六個信號。
1、注 意 2、增負荷 3、減 負 荷 4、已合閘(已并列) 5、已掉閘(已解列)
6、停 機 7、更改命令 8、電 話
◆汽機房:CAKJ-ZHXT-16Q
汽機房給主控室的信號一般有六種按鍵,同時可顯示主控室發來的八個信號。
1、注 意 2、可并列 3、減 負 荷 4、汽機調整 5、更改命令 6、機器危險
◆蜂鳴器:裝置內部已配置蜂鳴器,如有必要可外配更大更響的蜂鳴器。
四、連接方式:
按機電聯系信號接線圖所示(下圖)。電源可接入交流或直流220V的電源。
五、說明
1、可采用19芯屏蔽電纜,F(xiàn)3接Q3,F(xiàn)4接Q4---F21接Q21,依次連接,保證雙側信號暢通。
3、裝置內部已配有蜂鳴器,擴大音響輸出接線(供參考),沒必要時可不接。另外也可配套使用我公司生產的CAKJ-DL電子式電鈴。
4、內置蜂鳴器和擴大音響工作方式:對方操作本側發聲響,本側操作對方發聲響。擴大音響接在本側即可。
5、試驗及應用
發電機指揮信號裝置由主控室側和汽機房側組成,雙側按接線圖連接好,接入電源(為了運行可靠,最好雙側都接入電源),裝置自檢,雙側所有指示燈及顯示全亮1s,自檢完成只有電源指示燈亮,等待雙側按指令鍵。本側發指令按鍵(輕觸),本側指示燈亮(如,注意),對側對應顯示(注意),并發出訊響。對側發指令按鍵(輕觸),對側指示燈亮(如,可并列),本側對應顯示(可并列),并發出訊響。操作完成,按任何一側復位鍵,雙側所有指示燈及顯示全亮1s,告警復位,除電源指示外,所有顯示熄滅。雙側連接:試驗0.3mm銅軟線,現場0.5mm以上多根屏蔽線,
通訊連接方式接線圖(產品型號CAKJ-ZHXT-16FT,CAKJ-ZHXT-16QT)
減少接線,便于安裝
