型號：CAKJ-CJDD/CJDL
尺寸：100X110X80
參數：電流沖擊繼電器+電鈴電笛
規范：220V,110V

一，概述
CAKJ-CJ系列中央信號報警系統，是由電流沖擊式電笛、電鈴及報警光字牌組成的簡單信號報警系統，該系統將光字牌負端連在一起形成事故（SYM）或預告（YBM）報警母線，當某個報警信號被接通，就會在報警母線形成沖擊電流，從而驅動電笛、電鈴發聲。沖擊電流2mA-100mA，熱穩定電流2.5A,以10mA電流為例，可同時在線250個報警光字牌。具備沖擊報警、沖擊靜音、30s延時自動靜音、手動靜音等功能，為獨立或組合光字牌的聲光報警提供了可選擇的聲光報警設備。
二，型號規格
CAKJ-CJDD電流沖擊式電笛
CAKJ-CJDL電流沖擊式電鈴
三，技術參數
工作電源：AC/DC80-265V 交直流通用（寬壓）。功率消耗：5W（VA）
沖擊電流：電流突增10mA（默認），2mA-100mA可選
熱穩定電流：2.5A
沖擊報警：電笛聲、電鈴聲；音量：120DB高低音可控
沖擊靜音：報警后電流突減10mA靜音
自動靜音：報警后延時30s自動靜音
手動靜音：報警后按外接靜音按鈕靜音
介電性能
隔離電壓：輸入端子對地2000V,1min；絕緣電阻：＞100MΩ。
抗干擾能力：產品能承受GB/T 17626.4-2008中第5章
規定的試驗等級為4級的電快速瞬變脈沖群抗擾度試驗
適用環境：溫度-25~55℃，濕度不大于90%RH
平均無故障工作時間：不小于50000h


注：電笛基本功能：某個光字牌報警時通過報警母線將電流輸入電笛，電笛檢測到突變的沖擊電流，則發出報警聲。若報警未返回，則延時30s自動靜音。若在30s內報警信號消失，就形成電流突減狀態，電笛同樣自動靜音。若選擇將B-C短接，則電流突減靜音功能失效，瞬時信號消失后保持報警。若同時將S-C短接，則30s自動靜音功能失效，在有信號報警時一直保持鳴響，需按外接手動靜音按鈕靜音。若一個信號報警后未返回，且已靜音，其他信號再次報警時將重復上述報警過程，電笛最多能承受2.5A的熱穩定電流。電鈴與以上描述相同。

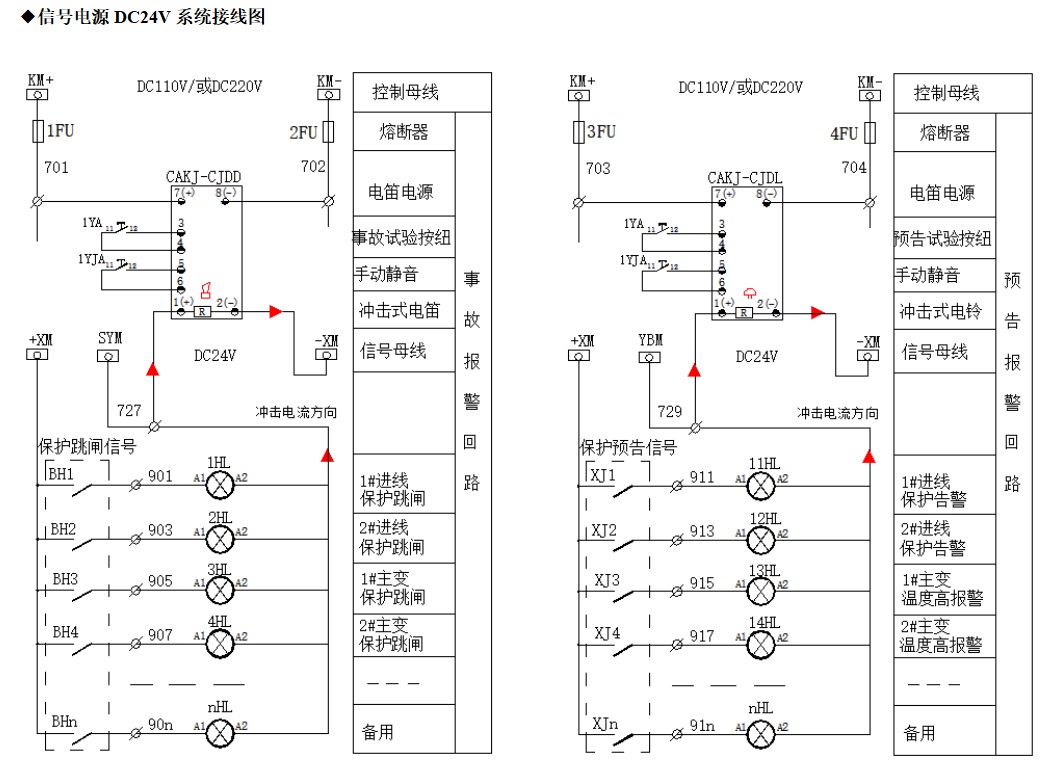

◆事故報警回路沖擊電流形成
BH1閉合后在1HL回路形成I1沖擊電流，SYM母線電流為I=I1
BH2閉合后在2HL回路形成I2沖擊電流，SYM母線電流為I=I1+I2（I2為突增電流）
..................................................................................................................
BHn閉合后在nHL回路形成In沖擊電流，SYM母線電流為I=I1+I2+...+In（In為突增電流）
I1，I2，... In都為電流突變量，當電流穩定后I為熱穩定電流

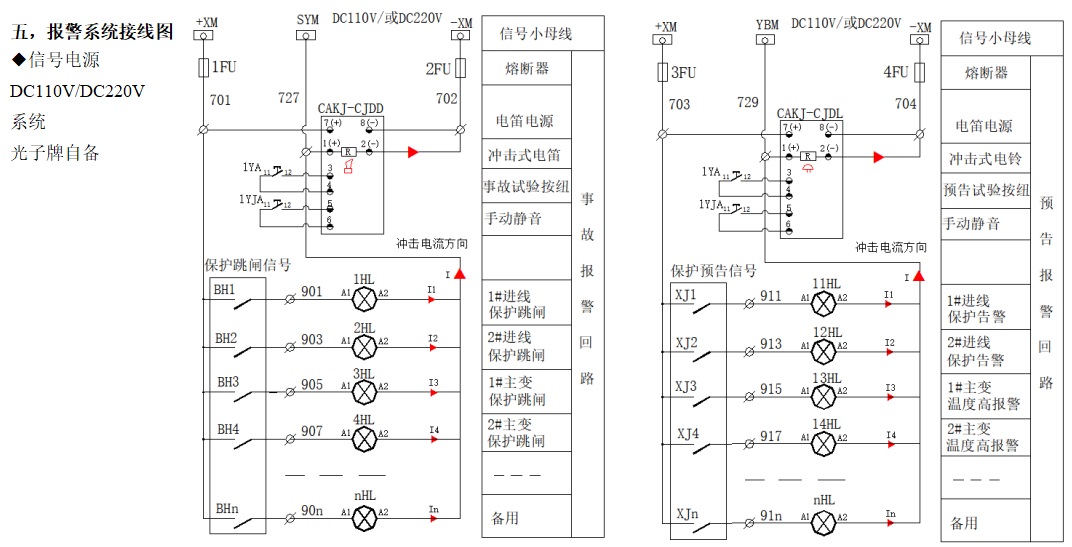

◆預告報警回路沖擊電流形成
XJ1閉合后在11HL回路形成I1沖擊電流，YBM母線電流為I=I1
XJ2閉合后在12HL回路形成I2沖擊電流，YBM母線電流為I=I1+I2（I2為突增電流）
..................................................................................................................
XJn閉合后在nHL回路形成In沖擊電流，YBM母線電流為I=I1+I2+...+In（In為突增電流）
I1，I2，... In都為電流突變量，當電流穩定后I為熱穩定電流
